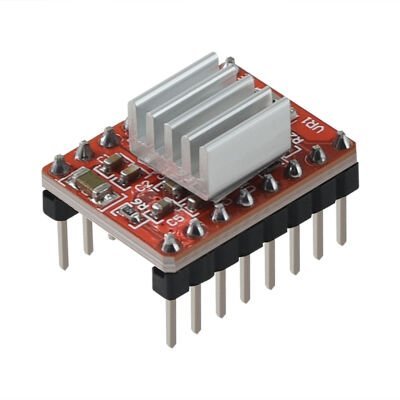

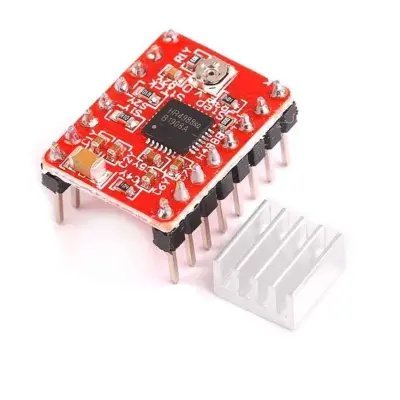

A4988 Step Motor Sürücü Kartı (Soğutuculu, Heatsink ile)

A4988 Step Motor Sürücü Kartı, Allegro’nun en pratik mikrostep özellikli çift kutuplu bipolar step motor sürücüsüdür. Bu sürücü, akım sınırlama özelliği, yüksek akım koruması ve 5 farklı mikrostep çözünürlüğüne sahiptir. 8-35V aralığında çalışabilir ve her bir bobin için 2A akım sağlayabilir.

A4988, kolay kullanım için dahili çeviriciye sahip eksiksiz bir mikro adımlı motor sürücüsüdür. Bu ürün tam, yarım, 1/4, 1/8 ve 1/16 adım modlarında mevcuttur, bipolar step motorları ile kullanılır.

Basit bir adım ve yön kontrol arayüzü bulunmaktadır.
Beş farklı adım çözünürlüğü sunar: Tam adım, Yarım adım, Çeyrek adım, Sekizinci adım ve Onaltıncı adım.
Ayarlanabilir akım kontrolü sayesinde, step motorun nominal geriliminden daha yüksek bir gerilimle çalıştırılmasını sağlar. Bu, potansiyometre kullanılarak maksimum akım çıkışının ayarlanmasına olanak tanır ve daha yüksek adım oranlarına ulaşılmasını sağlar.
Akıllı değişme kontrolü, hızlı yavaşlama veya yavaş yavaşlama gibi doğru akım yavaşlama modunu otomatik olarak seçer.
Aşırı sıcaklıkta termal kapatma, düşük voltaj ve yüksek akım koruma özelliklerine sahiptir.
Kısa devre koruması bulunmaktadır.
Sürücü, 3-5.5V arasında logic voltaj kaynağı (VDD ve GND pinleri arasında) ve 8-35V arasında motor güç kaynağı (VMOT ve GND arasında) gerektirir. Bu güç kaynaklarının decoupling kapasitörleri karta yakın bir yerde olmalı ve beklenilen akımları (motor güç kaynağı için maksimum 4A) karşılayabilecek kapasitede olmalıdır.
Dikkat: Sürücüye voltaj veriliyorken motor bağlantıları ya da kablolama denemesi yapmayınız. Bu, sürücüye ciddi hasar verebilir. Motor bağlantılarını gerçekleştirmeden önce mutlaka sürücünün güç kaynağıyla bağlantısını kesin.
