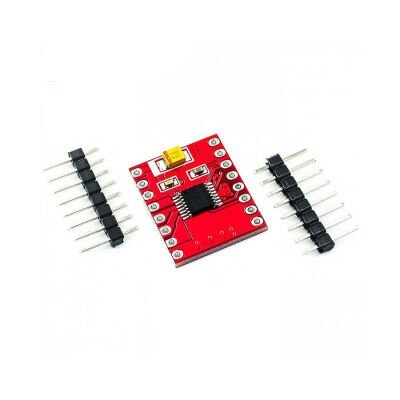

DRV8833 İki Kanal Motor Sürücü Kartı

DRV8833 2 Kanal H-köprülü motor sürücüsü, TB6612FNG Çift Kanallı Motor Sürücüsünün ikamesidir. İki farklı fırçalı DC motorun 2,7 V ila 10,8 V’ta çift yönlü kontrolü için kullanılabilir. Kanal başına yaklaşık 1,2 A’ya kadar sürekli besleme sağlayabilir ve birkaç saniye boyunca kanal başına 2 A’ya kadar tepe akımlarını tolere edebilir, bu da onu nispeten düşük voltajlarda çalışan küçük motorlar için ideal bir sürücü haline getirir. Kart, DRV8833 de dahil olmak üzere SMD bileşenleri ile lehimlenmiş olarak gönderilir ve ters pil koruması için bir FET de kart üzerinde mevcuttur.

Çift H-köprülü motor sürücüsü: iki DC motoru veya bir bipolar step motoru sürebilir;
Çalışma gerilimi: 2,7 V ila 10,8 V;
Çıkış akımı: motor başına 1,2 A sürekli (2 A tepe);
Motor çıkışları, tek bir motora 2,4 A sürekli (4 A tepe) sağlamak için paralelleştirilebilir;
Girişler 3V ve 5V uyumludur;
Düşük voltaj kilidi ve aşırı akım ve aşırı sıcaklığa karşı koruma;
Ters voltaj koruma devresi;
Akım sınırlama, algılama dirençleri (dahil değildir) eklenerek etkinleştirilebilir.
